Teilerspiegel

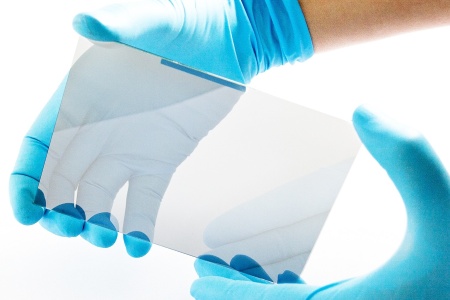

Teilerspiegel sind teildurchlässige Spiegel, die einen Lichtstrahl in einen reflektierten und einen transmittierten Anteil aufteilen. Sie sind in unterschiedlichen Teilungsverhältnissen erhältlich. Achromatische Strahlteiler weisen im sichtbaren Bereich nur eine geringe spektrale Abhängigkeit des Teilungsverhältnisses auf.
Generelle Parameter
Dielektrische Teilerspiegel teilen oder überlagern optische Strahlengänge. Unabhängig von der Wellenlänge wird Licht in einen Reflexions- und einen Transmissionsteil aufgespalten.
- Substrat
- Float Glas
- Abmessungen
- 300 x 300mm
- Dicke
- 1 - 3mm
- Abriebfestigkeit
- MIL-M-13508 C
- Haftfestigkeit
- MIL-C-675 C

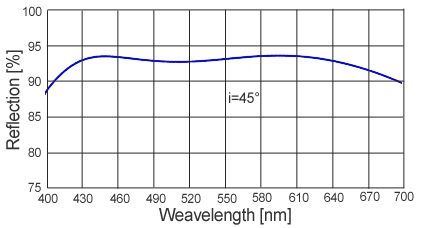

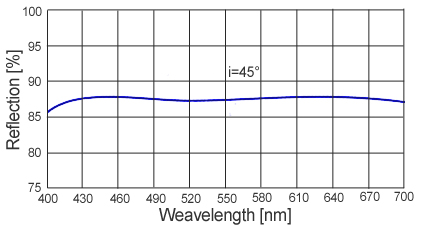

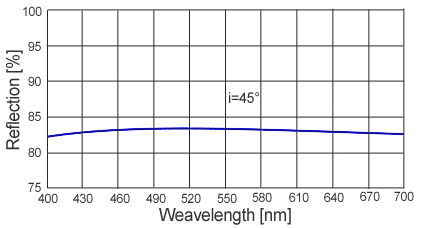

Prinzipkurven
Lagerprogramm
Die Tabelle lässt sich bei Bedarf seitlich und nach unten scrollen.
| Reflektion [%] | Bestell-Nr. ø25,4mm(B) CA > 22mm | Bestell-Nr. 50x50mm(C) or ø50mm(D) |
|---|---|---|
| ≥94% @ 550nm | bk-94-550-S-B | bk-94-550-S-C / D |
| ≥97% @ 550nm | bk-97-550-S-B | bk-97-550-S-C / D |
| ≥90% @ 300 - 400nm | bk-90-300-400-S-B | bk-90-300-400-S-C / D |
| ≥94% @ 750 - 900nm | bk-90-750-900-S-B | bk-90-750-900-S-C / D |
